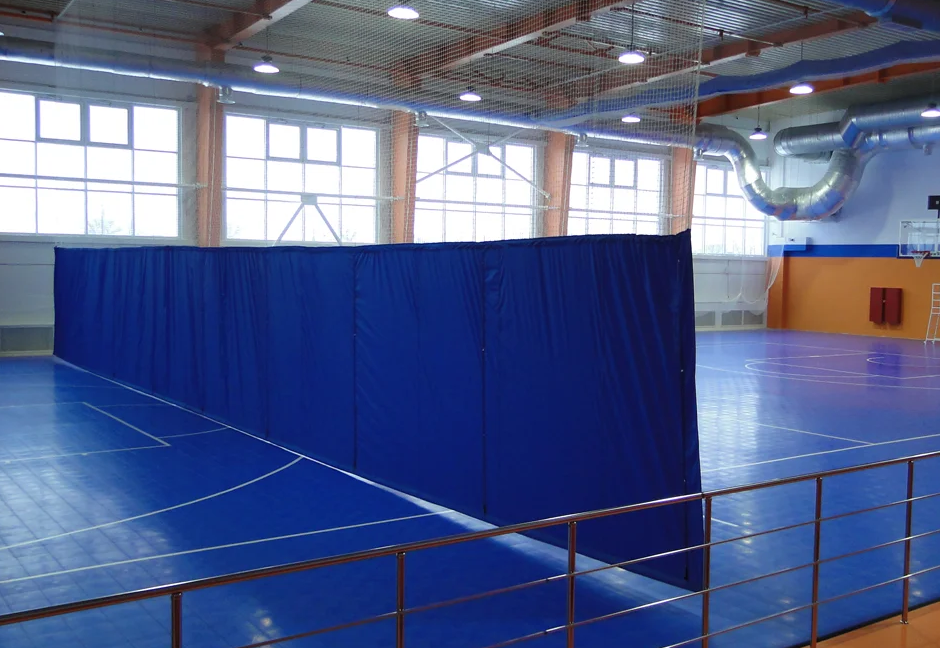

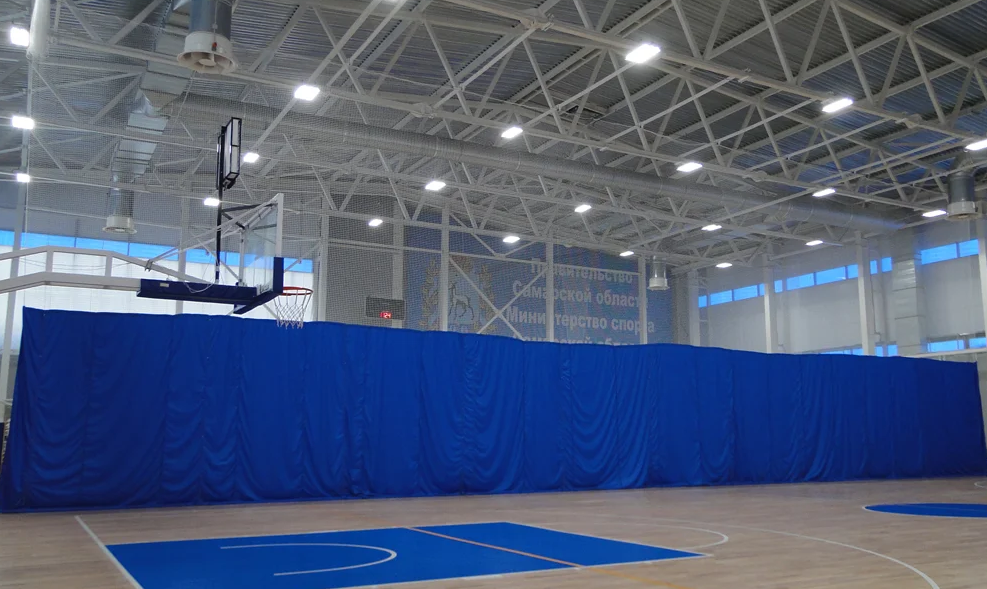

Штора Вертикальная Электрифицированная

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Штора представляет собой комбинированное полотно:

верх - сетка заградительная, ячейка квадрат 40х40 мм;

низ до высоты 3 м - плотная ткань синего цвета типа Оксфорд 300.

В нижней части шторы должен быть предусмотрен карман для укладки противовеса и крепления тросов системы подъема-опускания шторы. Противовес изготовлен из стального проката и оборудован мягким протектором для предохранения от случайных травм. В месте соединения сетки и ткани устроен карман для установки выравнивающего противовеса.



Электропривод на основе тельфера (220В)

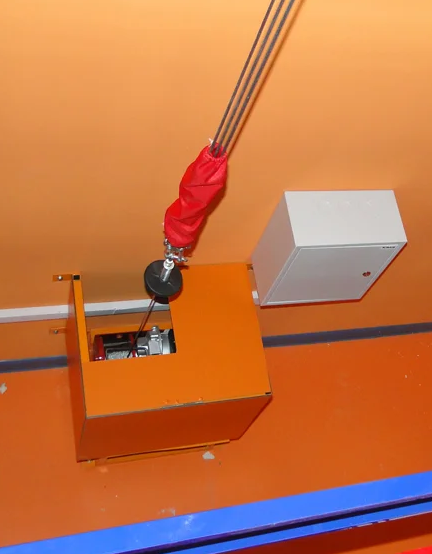

Электропитание – однофазное 220 В, 50 Гц, потребляемая мощность не более 1,1 кВт. Электротельфер закреплен на неподвижном основании на высоте 0,2м от пола и закрыт кожухом для исключения несанкционированного доступа.

Шкаф электропитания исполнительного механизма располагается на высоте 1,6 м от пола рядом с тельфером и имеет автоматы защиты сети на ток не менее 10 А.

Пульт управления имеет кнопку аварийного отключения и кнопки вверх-вниз.

Напряжение питания цепей управления 220В.

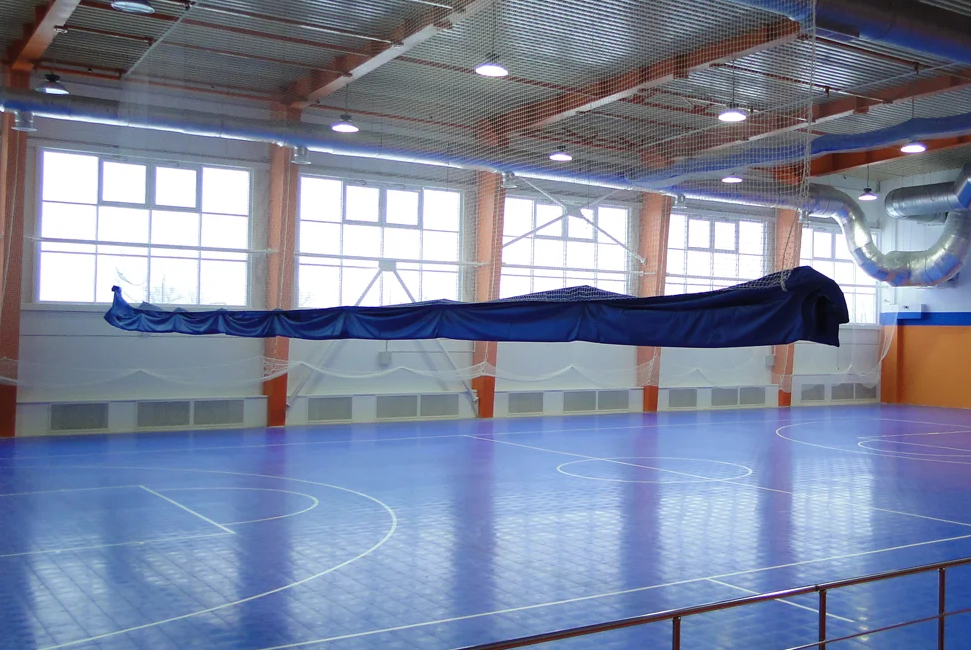

Роликовая система подъема с тросами. Механизм подъема-опускания обеспечивает укладывание полотна шторы в виде горизонтальных складок при перемещении нижней кромки вверх. Роликовые подвесы с подшипниками монтируются за нижний пояс ферм крыши или за дополнительные перемычки. Количество подвесов зависит от длины шторы. Подвес шторы осуществляется на дополнительном тросе, встроенным в систему подвесов подъема-опускания шторы.



Электропривод на основе мотор-редуктора (380В)

Электропривод - редуктор червячный одноступенчатый с двухсторонним валом. Электропитание мотора: трехфазная сеть 380В 50Гц, потребляемая мощность 500 Вт. Монтируется к нижнему поясу фермы крыши в середине шторы разделительной через узел подвеса мотор-редуктора, который оснащен подшипниковыми опорами.



Блок управления подъемным механизмом. Монтируется к нижнему поясу фермы крыши на краю шторы разделительной через узел подвеса блока управления, который быть оснащен подшипниковыми опорами. Блок управления обеспечивает автоматическое управление трансформацией шторы. В нем установлены концевые выключатели с дублированием (2 на подъем, 2 на опускание), которые останавливают штору разделительную в верхнем и нижнем положениях.



Приводной вал сегментный. Соединения сегментов вала выполнены по карданному принципу через фланцы. Диаметр вала 25 мм, диаметр фланца 75 мм. На валы устанавливаются и фиксируются катушки для намотки тросов. Диаметр катушки 108 мм.



Шкаф управления. Располагается на стене помещения в удобном для управления и обзора месте на высоте 1,6 м от уровня пола, дверца шкафа закрывается на ключ. Комплектуется автоматами защиты цепи от перегрузок, магнитными пускателями, монтажной фурнитурой, кнопками управления. Кнопки управления: «Вверх», «Вниз», «Стоп», «Аварийное отключение». Напряжение питания цепей управления 24В.

Для удобства управления шторой в шкаф управления дополнительно можно установить модуль радиоканала. В этом случае управление шторой осуществляется с пульта дистанционного управления.
