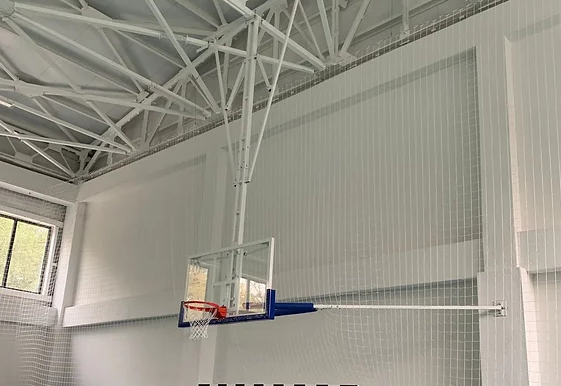

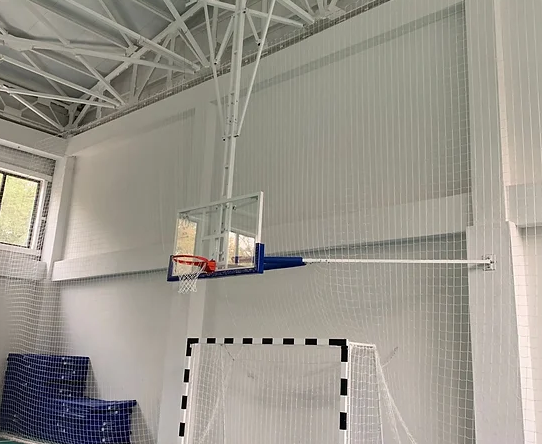

Потолочная  конструкция (ферма) с упором в стену

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Навесные конструкции верхнего крепления подъемного типа, предназначены для игры в баскетбол в крытых спортивных залах. Навеска крепится на специально подготовленные направляющие на нижнем поясе ферм перекрытия крыши. Проектируются индивидуально под конкретное спортсооружение с учетом привязки к существующей разметке баскетбольной площадки.



Потолочные конструкции комплектуются щитом 1,8*1,05 м с лицевой поверхностью из акрила или закаленного стекла и амортизационным кольцом, установленным на высоте 3,05 м над уровнем площадки.


Для удобства управления потолочной фермой в шкаф управления дополнительно можно установить модуль радиоканала. В этом случае управление фермой осуществляется с пульта дистанционного управления.



Трансформация фермы можем производиться двумя вариантами электрических приводов.



Мотор-редуктор (380 В)

1) потребляемая мощность (500 Вт)

2) напряжение цепей управления 24 В

3) низкий уровень шума при работе

4) безопасность:

- червячный редуктор (отсутствие произвольного самохода)

- использование 2-х тросов (дублирование системы подъема / опускания)

- укладка тросов в 1 ручей

- наличие тормоза электромотора

- дублированная система концевых выключателей положения фермы в верхнем и нижних положениях

5) плавность хода



Электротельфер (220 В)

1) потребляемая мощность (1300 Вт)

2) напряжение цепей управления 220 В

3) высокий уровень шума при работе

4) безопасность:

- шестеренчатый редуктор (возможность произвольного самохода)

- использование 1-го троса

- укладка троса в 3-4 ручья

5) возможны рывки при включении электротельфера

ferma basketball
ferma basketball

Потолочная конструкция с упором в стену

потолочная ферма
потолочная ферма

потолочная ферма с упором в стену

баскетбольная ферма
баскетбольная ферма

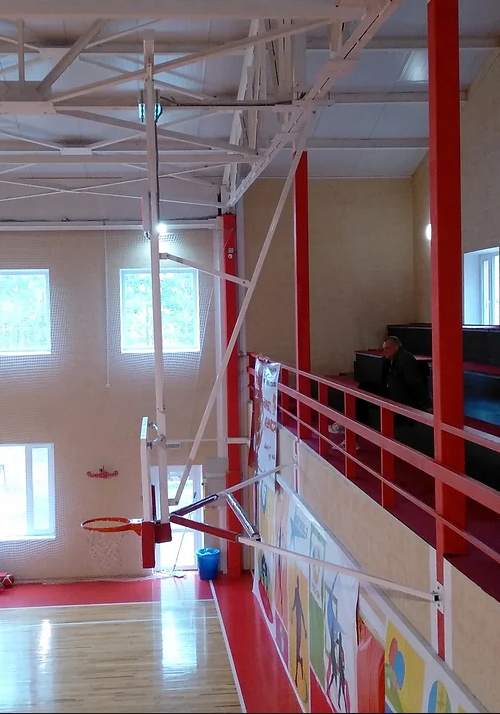

Потолочная баскетбольная ферма стационарная, с упором в стену
